什么是端子壓接？

正確的額定電流、額定電壓、電路大小、接合力、線規才能、結構、端接辦法和安全特征，例如正向鎖定、徹底獨立的觸點、極性和代理商資歷等要求得到滿意，那么簡而言之便是您找到了完美的防水接插件。

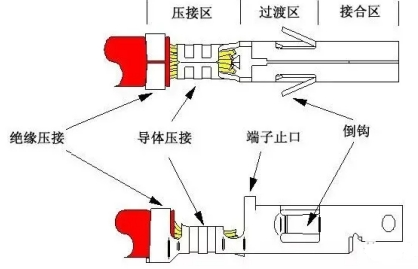

首要，了解端子具有三個首要部分：插接區、過渡區和壓接區(見下圖）這有助于我們理解。顧名思義，插接區是端子與另一半聯接端子插接的部分。該部分由防水接插件規劃師規劃為與對接端子接合，并以必定的方法作業。假如壓接過程中接合部變形，將會下降防水接插件的功用。

過渡區相同規劃為在壓接過程中不受影響。假如您改變了彈性片或端子止口的方位，相同將影響防水接插件的功用。

壓接區是僅有規劃受到壓接工藝影響的部分。運用防水接插件制造商舉薦的端接設備，夾緊壓接區，然后結實地與線纜聯接。抱負狀況下，您將端子壓接在線纜上的一切作業僅發生在壓接區。

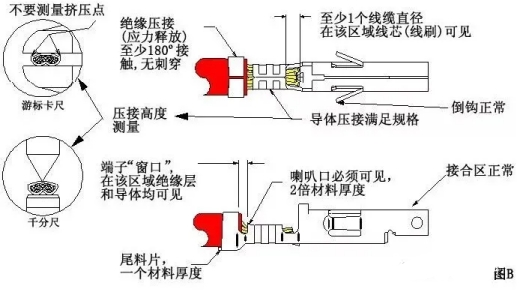

正確實行的壓接示例參見下圖。絕緣壓接區緊縮絕緣層，但不會刺穿。線芯（或線刷）伸出于導體壓接區前部的間隔至少等于線纜導體的直徑。例如，1.02mm（18AWG）線纜應伸出至少.040"。在絕緣和導體壓接區之間的部分能夠看見絕緣層和導體。導體壓接區在引入端和尾端呈喇叭形，而過渡區和接合區在壓接工藝前后始終堅持不變。

假如您的壓接端子看起來和圖B中的端子不同，或許是因?yàn)樵趬航庸に囍谐尸F(xiàn)了錯誤。下面是壓接工藝中或許呈現的13個最常見的問題，以及怎樣避免它們。

1.壓接高度過小

壓接高度是指導體壓接區在壓接后的橫截面高度，它是杰出壓接最重要的特征。防水接插件制造商供給了為端子規劃的每種線纜標準的壓接高度。給定線纜的正確壓接高度范圍或公差或許小達0.002"。在如此嚴峻的標準下，查驗壓接機是否設置正確關于獲得杰出壓接是非常重要的。

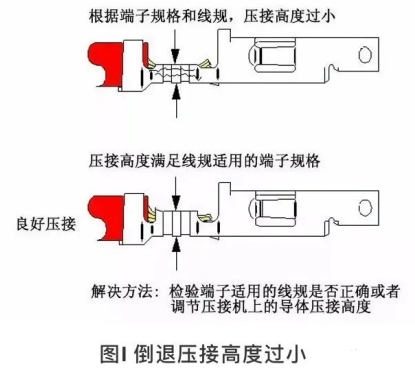

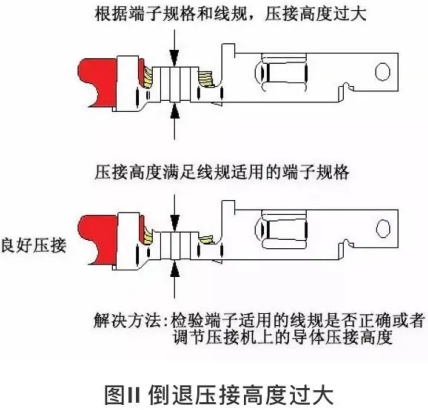

過小(圖I)或過大(圖II)的壓接高度無法供給規則的壓接強度（對線纜端子的堅持力），會減小線纜拉拔力和額定電流，一般狀況下還會引起壓接頭在非正常的作業條件下功用下降。過小的壓接高度還會壓斷線芯或許折斷導體壓接區的金屬。

2.壓接高度過大

壓接高度過大過大的壓接高度無法正確緊縮線芯，引起壓接區過大的無效空位，因?yàn)榫€芯和端子金屬之間沒有足夠的金屬間觸摸。

問題#1和#2的處理辦法很簡單：調理壓接機上的導體壓接高度。在首次運用壓接機進行作業時，運用圖B,中所示的游標卡尺或千分尺檢驗壓接高度在規則范圍內，并且在作業過程中應按照要求的頻度從頭檢查，以堅持正確的壓接高度。

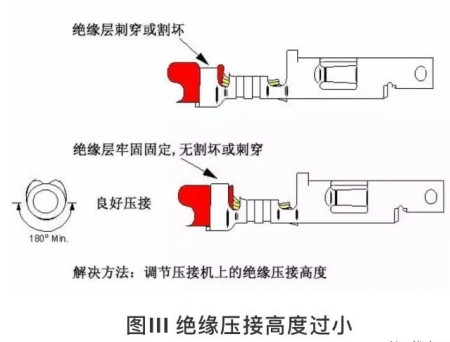

3.絕緣壓接區過小

因?yàn)榻^緣類型和厚度的多樣性，防水接插件制造商一般不會供給絕緣層的壓接高度。絕緣壓接為導體壓接區供給應力開釋?zhuān)@樣在線纜曲折時不會使線芯折斷。過小的絕緣壓接區會使絕緣壓接區中的金屬應力過大，削弱其應力開釋功用。

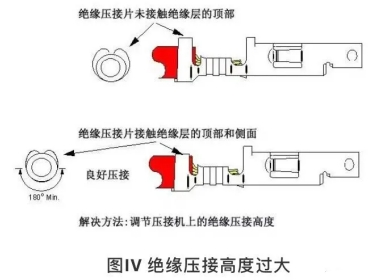

4.絕緣壓接區過大

大多數類型的壓接?xùn)|西能夠獨立于導體壓接高度而調理絕緣壓接高度。正確的調理使得端子夾緊絕緣層至少180度，并且不會刺穿絕緣層。在端子的絕緣壓接件的外徑與線纜絕緣層的外徑挨近相一起，最好的辦法是IDT技術。
