引言
結合網絡資源和部分企業內部標準，整理一些汽車線束的基本技術要求和檢測內容，分享給大家。
基本技術要求
一：測量線束的長度：
1.主干線的長度，
2.支線的長度，
3.分支點的長度，
4.保護套管與護套的距離（即裸露電源線的長度），

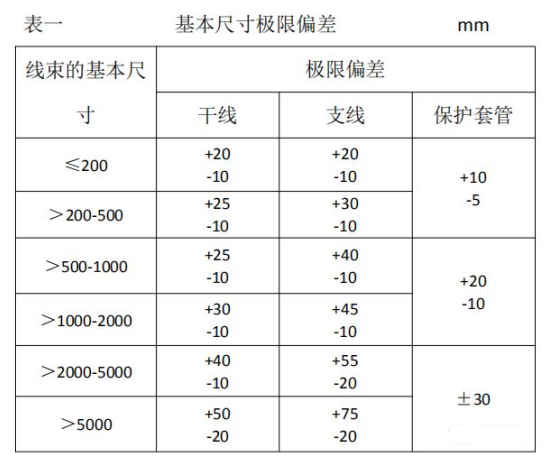

以上汽車線束的基本尺寸極限偏差應符合表一規定
二：壓接處及牢固性檢測：
1.電線無損傷。

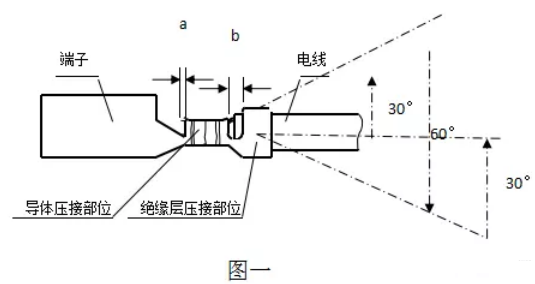

2.采用無特殊要求壓接方法時，端子應分別壓緊在導體和絕緣層上，導體不應壓斷，絕緣層不應壓入導體壓接部位，在圖一所示的a區中可見電線導體，但不能妨礙插接。
3.絕緣層壓接部位經不少于3個循環的彎折試驗后，在圖一所示的b區中仍可見絕緣層。

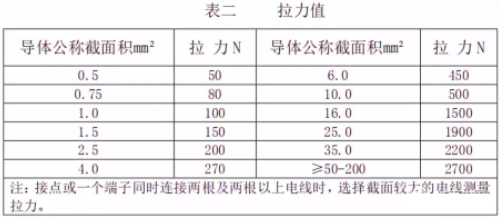

4.端子與電線連接應牢固，在規定的拉力下不應損傷和脫開，其拉力值應不小于表二規定。

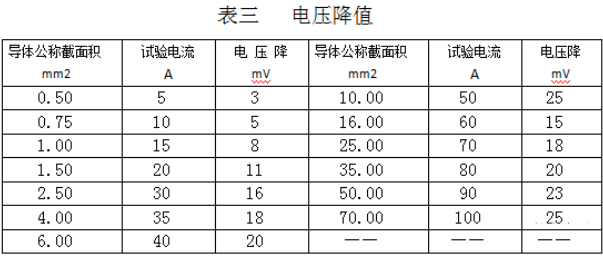

三：端子與電線壓接處的電壓降應不大于表三的規定。
四：接觸點要求：
1.采用無焊料焊接方法時焊接處表面不允許出現氧化、斷絲、缺損和絕緣層熔化現象。

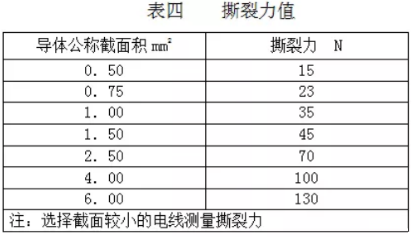

2.采用無焊料焊接方法時撕裂力應不小于表四規定。

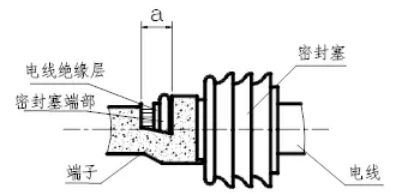

五：密封塞在壓接時不應損傷。電線與密封塞之間、密封塞與護套之間不應有目視可見的間隙。電線和密封塞與端子壓接后，在下圖所示的a區內應可見密封塞和電線絕緣層的端部。
六：線束包扎時，應緊密、均勻，不應松散。采用保護套管時，無位移和影響電線束彎曲現象。
七：線束中電線與端子連接處的絕緣套管應緊密套在連接部位上，無位移、無脫開現象。
八：線束中電線及零部件應正確裝配，不應有錯位現象，端子在護套中不應脫出。
九：線束中線路導通率為100%，無短路、錯路現象。
十：標志
1.線束應附有不易脫落的明顯標志。
2.線束標志的必要內容如下：
a線束名稱，適用車型、配置
b生產廠商、時間及其他生產信息
檢測內容
一、成品檢測內容
|
序號 |
檢驗內容 |
檢驗方式 |
|
1 |
電線束尺寸 |
全檢 |
|
2 |
端子與電線連接☆ |
|
|
3 |
電線束包扎 |
|
|
4 |
零部件的安裝 |
|
|
5 |
接點防水☆ |
|
|
6 |
線路導通、短路、錯路 |
|
|
7 |
拉力☆ |
抽檢 |
|
8 |
接點拉力和撕裂力☆ |
|
|
9 |
密封塞壓接☆ |
|
|
10 |
產品標識 |
|
|
注：有“☆”檢驗內容在沒有特殊要求時宜在生產過程中檢驗。 |
||
二、試驗清單
|
序號 |
試驗項目 |
適用范圍 |
是否需對配件 |
|
1 |
預處理—連接器和/或接觸件插拔循環 |
適用于以下試驗的過程中：振動/機械沖擊；熱沖擊；溫度/濕度循環；高溫試驗；低溫試驗；浸漬試驗；壓力/真空泄露； |
需要 |
|
2 |
外觀 |
全部 |
不需要 |
|
3 |
線路檢測 |
全部 |
需要 |
|
4 |
電連續性監測（不是單獨的試驗） |
適用于以下試驗的過程中：振動/機械沖擊；熱沖擊試驗 |
需要 |
|
5 |
接觸件—接觸件插入力/拔出力 |
全部 |
需要 |
|
6 |
接觸件抗彎性 |
全部 |
不需要 |
|
7 |
絕緣層壓接部位的彎折試驗 |
全部 |
不需要 |
|
8 |
導線—接觸件拉脫力 |
全部 |
不需要 |
|
9 |
接觸電阻（干電路電阻） |
全部 |
需要 |
|
10 |
電壓降 |
全部 |
需要 |
|
11 |
最大電流能力 （最大電流能力試驗只是為1008h電流循環試驗提供電流極限值而已，而不作為接觸件在實際應用中的最大電流值） |
全部 |
需要 |
|
12 |
1008h電流循環 （用最大電流能力試驗所測得的最大電流進行通電試驗） |
全部 |
需要 |
|
13 |
接觸件—連接器插入力/拔出力 |
全部 |
不需要 |
|
14 |
連接器—連接器插入力/拔出力 |
全部 |
需要 |
|
|
連接器極性防錯能力 |
全部 |
需要 |
|
15 |
連接器其它零件的插入力/拔出力（適用時） |
根據情況 |
根據情況 |
|
16 |
振動/機械沖擊 |
全部 |
需要 （電連續性監測和預處理—連接器和/或接觸件插拔循環需要對配件） |
|
17 |
連接器—連接器裝配時的喀噠聲 |
全部 |
需要 |
|
18 |
線束跌落試驗 |
全部 |
不需要 |
|
19 |
連接器護套孔的易受損傷性 |
適用于有接觸件二級鎖（TPA/PLR）的連接器 |
不需要 |
|
20 |
絕緣電阻 |
全部 |
不需要 |
|
21 |
耐壓 |
全部 |
不需要 |
|
22 |
可焊性 |
適用于有焊接要求的產品 |
不需要 |
|
23 |
耐焊接熱 |
適用于有焊接要求的產品 |
不需要 |
|
24 |
熱沖擊 |
全部 |
需要 （電連續性監測和預處理—連接器和/或接觸件插拔循環需要對配件） |
|
25 |
溫度/濕度循環 |
全部 |
需要 （預處理—連接器和/或接觸件插拔循環需要對配件） |
|
26 |
高溫試驗 |
全部 |
需要 （預處理—連接器和/或接觸件插拔循環需要對配件） |
|
27 |
低溫試驗 |
全部 |
需要 （預處理—連接器和/或接觸件插拔循環需要對配件） |
|
28 |
耐工業溶劑 |
適用于密封型連接器 |
不需要 |
|
29 |
浸漬試驗 |
適用于密封型連接器 |
需要 （預處理—連接器和/或接觸件插拔循環需要對配件） |
|
30 |
壓力/真空泄露 |
適用于密封型連接器 |
需要 （預處理—連接器和/或接觸件插拔循環需要對配件） |
|
31 |
鹽霧 |
全部 |
不需要 |
|
32 |
連接器安裝結構的機械強度 |
全部(需要時) |
不需要 |
|
33 |
恒定濕熱 |
可選試驗 |
不需要 |
|
34 |
溫升 |
可選試驗 |
需要 |
本規范適用于標稱電壓低于20VDC（0VDC～20VDC）的汽車線束。
