汽車線束規劃的驗證作業跟著規劃研發的不斷細化也越來越精準化，從開始的選用實車路試驗證匹配情況；到針對各電器材的單負載測驗和全負載測驗，用于批改完善規劃；最后開展到模擬不同的電器作業工況下電氣參數的丈量，進行更加完好細化的規劃，甚至在各種失效工況下都要保證線束的安全。本文作者旨在從規劃視點保證各種工況下車輛的安全使用，一起也通過各種工況下電器參數的收集，對系統進行精準規劃，優化規劃過余，進步安全系數。

汽車線束安全測驗開展歷程

跟著汽車的遍及以及汽車上電器材的逐步增多，汽車安全越來越得到注重。汽車線束安全首戰之地引起我們的留意。汽車規劃的V模型在規劃結束后就需要進行相應的測驗驗證(見圖1)。

跟著測驗手法完善以及研討的不斷深入，測驗的項目不斷增多，測驗的內容也不斷完善。

1汽車線束安全測驗開展歷程

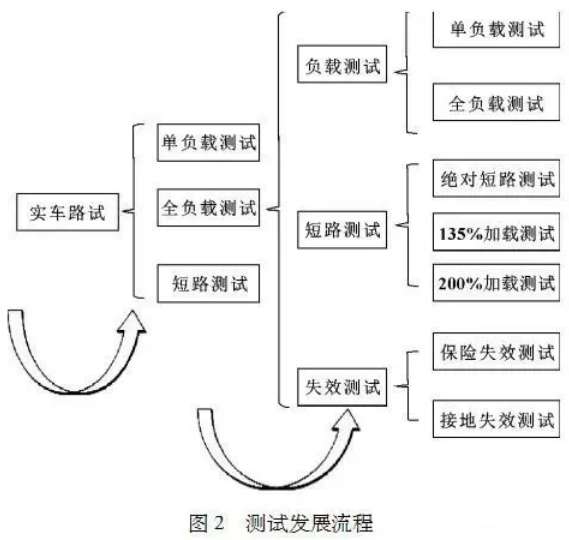

下圖展示了某主機廠的線束安全性測驗的開展歷程。

2汽車線束安全測驗介紹

整車電氣體系的電功能測驗首要包含電源體系測驗、接地體系測驗和線束零部件測驗，總體能夠將一切的測驗分為體系安穩性測驗和線束安全性測驗。

汽車線束的安全測驗項目首要有負載測驗、短路測驗和失效測驗。

負載測驗首要是對整車電器材在不同工況下作業電流、電壓等電參數的測驗，目的是為了核實規劃狀態下電參數的準確程度，根據實測電參數對規劃進行優化和批改。根據測驗的負載多少又分為單負載測驗和全負載測驗:單負載測驗為單個電器材的電氣參數;全負載測驗指某個穩妥絲下一切負載的電氣參數。

短路測驗首要分3部分:肯定短路和部分短路(負載穩妥容量的200%加載和負載穩妥容量的135%加載)。首要考察穩妥和導線的匹配狀況(以導線溫升和穩妥絲熔斷時刻為判別基準)。

失效測驗首要考察穩妥絲和接地失效后是否會呈現共電源或共接地點模塊之間存在潛在回路，以及呈現潛在回路后功能是否正常、導線能否承載潛在電流。

汽車線束安全測驗方案研究

測驗作為汽車規劃過程中的重要組成部分，包含的內容也許多，此處要點評論線束安全測驗方案，具體的測驗成果匹配計算等過程文中不進行詳細介紹。

1負載測驗

負載測驗包含單負載測驗和全負載測驗，需求的設備有：可編程直流電源、混合信號示波器等。

單負載測驗是針對整車一切的負載在負載方位鄰近對負載的電氣參數進行逐一測驗，包含瞬態和穩態。瞬態包含其瞬態電壓、電流，以及持續時刻等，穩態包含電器負載作業安穩后的電壓、電流值等。該測驗為負載穩妥絲和導線挑選提供數據支撐。

圖3為某負載測驗的特性曲線，通道1測驗的為電流隨時刻的改變，在負載打開的瞬間(60ms時)呈現接近30A的沖擊，在80ms時恢復到5A左右。根據此特性在挑選穩妥絲時需求考慮能否接受30A的沖擊電流，還要長時刻接受5A的安穩負載。

通道2為電壓隨時刻的改變，也是在60ms時電壓由0V迅速增加到14V左右，隨之一向穩定在此參數范圍內，闡明體系一向維持在零部件可以接受的9～16V范圍內，體系穩定合理。

全負載測驗在保險絲位置測驗保險絲下級負載逐一敞開整個過程中通過保險絲的電流值。整個測驗過程包括靜態測驗和動態測驗，可以進行正常工作的負載直接進行靜態測驗即可，但如ABS、EPS等在車輛靜態和動態運轉時有較大差異的負載需求進行動態測驗。保證測驗參數可以反映正常運用車輛時負載的實際狀況。

2短路測驗

短路是整車電器安全中損害等級最高的毛病形式，導線呈現磨損或許老化后可能會和車身金屬部位產生觸摸導致短路，輕則保險絲熔斷，電器負載失效，重則導線消融呈現火災。短路依照其和車身觸摸程度將其分為肯定短路和部分短路。

肯定短路即導線完全和車身觸摸，此種工況下短路電流大，保險絲一般會在較短時刻內熔斷，起到維護導線的效果。

部分短路是因為導線和車身未完全觸摸或許在運動過程中呈現間歇性觸摸的狀況，此種工況損害性較大，因為短路的非完全性會導致局部持續發熱，同時也一向未達到保險絲的熔斷條件，一段時刻后會呈現因為發熱導致導線燒蝕，甚至呈現火災。

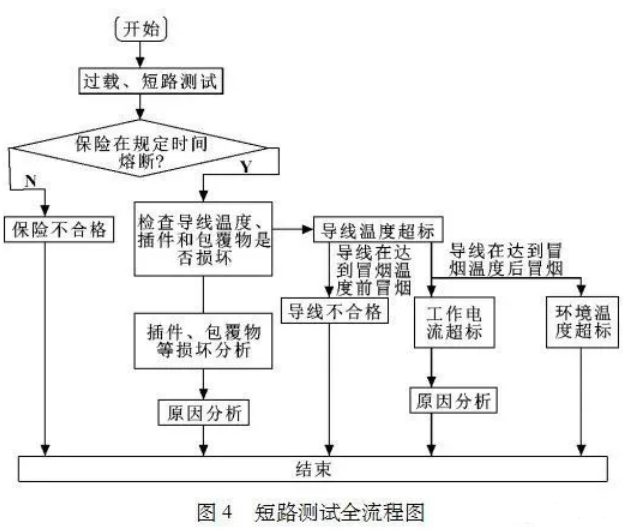

短路測驗通過模仿電器負載的肯定短路和部分短路，測驗導線溫升和保險絲熔斷時刻等參數來實測保險絲和導線的匹配是否合理。需求的設備主要有：可編程直流電源、混合信號示波器、帶測溫功能萬用表、熱偶測溫探頭號。短路測驗整個流程如圖4所示。

(2) 肯定短路的測驗辦法為在負載處將負載的電源線和接地線直接短接，調查記錄穩妥熔斷時間和導線發熱溫度參數和絕緣表皮消融情況。判斷規范見圖4。

(3) 部分短路的測驗辦法為在電器負載接插件處施加穩妥絲容量的200%和135%的模仿負載，調查記錄穩妥熔斷時間和導線發熱溫度參數和絕緣表皮消融情況。

(4) 對短路測驗辦法作兩點彌補說明：

(5) (1)選擇在電器負載最結尾進行短路測驗的原由于在整個導線回路中，電源到負載最結尾的阻值最大，針對相同的短路情況假如在此點進行短路測驗穩妥絲都能有用維護導線，那么穩妥絲在此種特定短路情況下任何點產生短路都能有用維護導線。

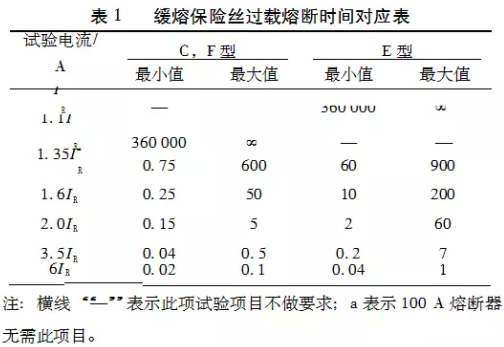

(6) 部分短路測驗選擇施加穩妥絲容量的200%和135%的模仿負載是由于穩妥絲規范ISO8820－3－2015有如下要求:當穩妥呈現200%和135%過載時必須在規則時間內熔斷，便于有判斷規范。

3失效測試

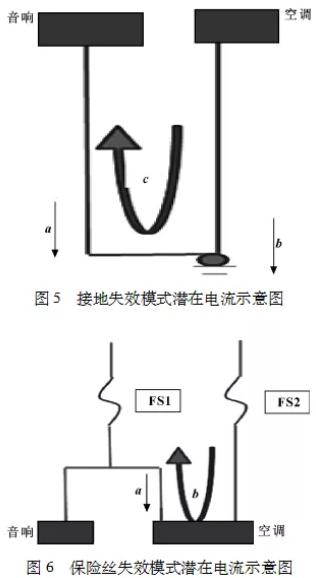

失效測試首要分為保險絲失效和接地失效兩種。首要調查保險絲和接地失效后是否會呈現共用保險以及共用接地址的模塊之間存在潛在回路，以及呈現潛在回路后功用是否正常、導線能否承載潛在電流。如圖5中接地失效后，電流方向即由a、b走向變更為c走向。圖6中電源FS1失效后，電流走向或許由a變為b。

判別內容如下:

(1)首要調查的功用有：正常的發動機運行、自動擋換擋是否正常、燈火使用是否正常等影響安全的功用;若安全性功用被影響，需從規劃上規避這種情況的出現。

(2)若導線可以承載潛在電流，則認為沒有風險;若導線不能承載潛在電流，則需要修正規劃。如圖5和圖6均需判別是否存在電線承載才能的情況。

汽車線束測驗案例分析

某車型進行EPS電機回路短路測驗時發現：EPS電源使用60A穩妥匹配6m2FLＲY-B導線。在做200%過載測驗＞50s時，導體溫度從25℃升至138.4℃穩妥絲未熔斷，導線絕緣層呈現熔化;在時刻尚未達到規范上穩妥的熔斷判別上極限60s，穩妥絲未呈現熔斷，說明穩妥絲質量合格，但在穩妥絲熔斷前導線溫度由25℃升至138.4℃，超過了FLＲY-B的接受溫度，導線開端消融，說明導線也是合格的。之所以會呈現導線消融只能說明在實際的匹配進程中導線偏細或許過流才能不足，需重新匹配，建議導線更改為8m2。

以上主要論說了規劃開發進程中線束安全測驗的方法，通過測驗出來的數據和成果驗證線束規劃的精準性，批改優化該規劃計劃，確保線束以及整車的安全。此測驗計劃對負載測驗進行細化，分為不同工況等級下整車的工作情況，增加了車輛的安全系數，強化了冗余規劃的理念。
