一、防水產品介紹
防水頭功能
防水接插件具備三大性能：
即機械性能、電氣性能和環境性能。
1.環境性能：
常見的環境性能包括耐溫、耐濕、耐鹽霧、振動和沖擊等。
耐溫：目前防水接插件的最高工作溫度為200℃(少數高溫特種防水接插件除外)，最低溫度為-65℃。由于防水接插件工作時，電流在接觸點處產生熱量，由于防水接插件工作時，電流在接觸點處產生熱量，導致溫升，因此一般認為工作溫度應等于環境溫度與接點溫升之和。在某些規范中，明確規定了防水接插件在額定工作電流下容許的最高溫升。
耐鹽霧：防水接插件在含有潮氣和鹽分的環境中工作時，其金屬結構件、接觸件表面處理層有可能產生電化腐蝕，影響防水接插件的物理和電氣性能。為了評價電防水接插件耐受這種環境的能力，規定了鹽霧試驗。它是將防水接插件懸掛在溫度受控的試驗箱內，用規定濃度的氯化鈉溶液用壓縮空氣噴出，形成鹽霧大氣，其暴露時間由產品規范規定，至少為48小時。
防水頭功能
振動和沖擊：耐振動和沖擊是電防水接插件的重要性能，在特殊的應用環境中如航空和航天、鐵路和公路運輸中尤為重要，它是檢驗電防水接插件機械結構的堅固性和電接觸可靠性的重要指標。在有關的試驗方法中都有明確的規定。沖擊試驗中應規定峰值加速度、持續時間和沖擊脈沖波形，以及電氣連續性中斷的時間。
耐濕潮氣的侵入會影響連接h絕緣性能，并銹蝕金屬零件。恒定濕熱試驗條件為相對濕度90%~95%(依據產品規范，可達98%)溫度+40±20℃，試驗時間按產品規定，最少為96小時。交變濕熱試驗則更嚴苛。
2、機械性能：
就連接功能而言，插拔力是重要地機械性能。插拔力分為插入力和拔出力(拔出力亦稱分離力)，兩者的要求是不同的。插入力要小(從而有低插入力LIF和無插入力ZIF的結構)，而分離力若太小，則會影響接觸的可靠性。另一個重要的機械性能是防水接插件的機械壽命。機械壽命實際上是一種耐久性(durability)指標，在國標GB5095中把它叫作機械操作。它是以一次插入和一次拔出為一個循環，以在規定的插拔循環后防水接插件能否正常完成其連接功能(如接觸電阻值)作為評判依據。
防水接插件的插拔力和機械壽命與接觸件結構(正壓力大小)接觸部位鍍層質量(滑動摩擦系數)以及接觸件排列尺寸精度(對準度)有關。
3.電氣性能
防水接插件的主要電氣性能包括接觸電阻、絕緣電阻和抗電強度。
①絕緣電阻衡量電防水接插件接觸件之間和接觸件與外殼之間絕緣性能的指標，其數量級為數百兆歐至數千兆歐不等。
②抗電強度或稱耐電壓、介質耐壓，是表征防水接插件接觸件之間或接觸件與外殼之間耐受額定試驗電壓的能力。
③接觸電阻高質量的電防水接插件應當具有低而穩定的接觸電阻。防水接插件的接觸電阻從幾毫歐到數十毫歐不等。
防水接插件介紹

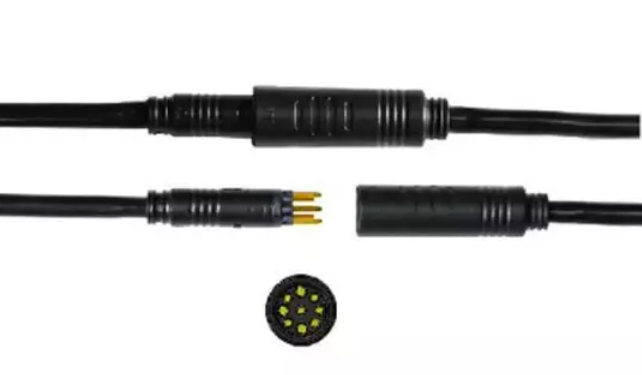

直插式小九芯電機防水接插件
產品型號：DS-HH03090010F/M
溫度范圍：-40℃～+85℃
額定電壓：500VAC
額定電流：1到3號端子為15A4到9號端子3A
接觸電阻：≤10mΩ
絕緣電阻：在常態條件和潮濕條件下應≥10MΩ
耐電壓：AC800V50Hz1分鐘無擊穿或閃路現象
接觸件：銅合金鍍錫/鍍金
防護等級：IP66
機械壽命：200次
防水接插件介紹

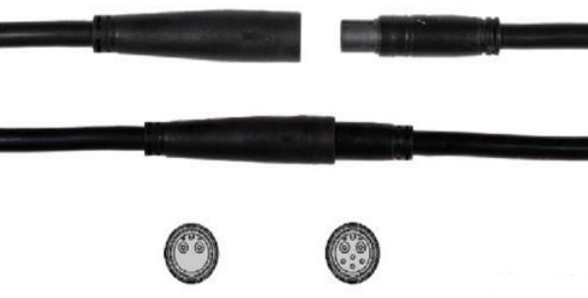

直插式小6芯電機防水接插件
產品型號：DS-HH03030010F/M
溫度范圍：-40℃～+85℃
額定電壓：500VAC
額定電流：1到3號端子為15A4到6號端子3A
接觸電阻：≤10mΩ
絕緣電阻：在常態條件和潮濕條件下應≥10MΩ
耐電壓：AC800V50Hz1分鐘無擊穿或閃路現象
接觸件：銅合金鍍錫/鍍金
防護等級：IP66
機械壽命：200次
防水接插件介紹
直插式3芯電池充電D型防水接插件
產品型號：DS-DY00030014F/M
溫度范圍：-40℃～+85℃
額定電壓：500VAC
額定電流：3A
接觸電阻：≤10mΩ
絕緣電阻：在常態條件和潮濕條件下應≥10MΩ
耐電壓：AC800V50Hz1分鐘無擊穿或閃路現象
接觸件：銅合金鍍錫/鍍金
防護等級：IP66
機械壽命：1000次
防水接插件介紹

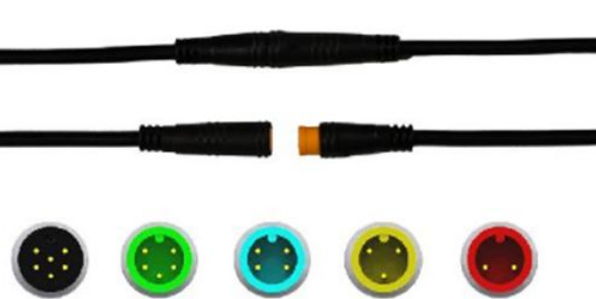

（M8）大MINI直插式
2，3，4，5，6芯防水接插件
產品型號：DS-XH000N0095F/M
溫度范圍：-40℃～+85℃
額定電壓：200VAC
額定電流：3A（根據具體情況所配電纜來確定）
接觸電阻：≤10mΩ
絕緣電阻：在常態條件和潮濕條件下應≥10MΩ
耐電壓：AC200V50Hz1分鐘無擊穿或閃路現象
接觸件：銅合金鍍錫/鍍金
防護等級：IP66
防水接插件介紹
(M7)小迷你直插式
2，3，4，5，6芯防水接插件
產品型號：DS-XH000N0085F/M
溫度范圍：-40℃～+85℃
額定電壓：200VAC
額定電流：3A（根據具體情況所配電纜來確定）
接觸電阻：≤10mΩ
絕緣電阻：在常態條件和潮濕條件下應≥10MΩ
耐電壓：AC200V50Hz1分鐘無擊穿或閃路現象
接觸件：銅合金鍍錫/鍍金
防護等級：IP66
防水接插件介紹
(M6)小迷你直插式
2，3，4，5，6芯防水接插件
產品型號：DS-XH000N0073F/M
溫度范圍：-40℃～+85℃
額定電壓：200VAC
額定電流：3A（根據具體情況所配電纜來確定）
接觸電阻：≤10mΩ
絕緣電阻：在常態條件和潮濕條件下應≥10MΩ
耐電壓：AC200V50Hz1分鐘無擊穿或閃路現象
接觸件：銅合金鍍錫/鍍金
防護等級：IP66
防水接插件介紹
平衡車6P防水接插件
產品型號：DS-XH00060075F/M
溫度范圍：-40℃～+85℃
額定電壓：200VAC
額定電流：3A（根據具體情況所配電纜來確定）
接觸電阻：≤10mΩ
絕緣電阻：在常態條件和潮濕條件下應≥10MΩ
耐電壓：AC200V50Hz1分鐘無擊穿或閃路現象
接觸件：銅合金鍍錫/鍍金
防護等級：IP66
防水接插件介紹

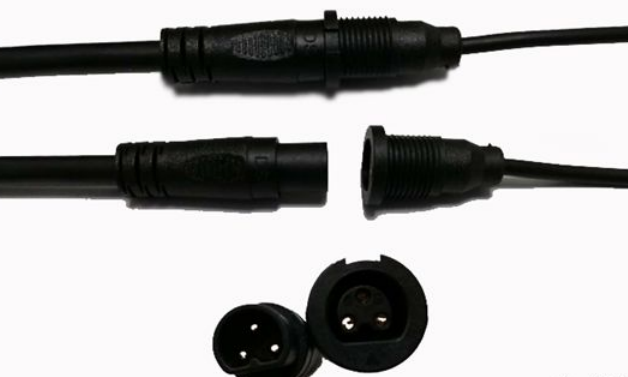

2芯、2+4芯控制器、電池出線防水接插件
產品型號：DS-DY00060115M/F溫度范圍：-40℃～+85℃
額定電壓：500VAC
額定電流：1-15A（根據具體所配電纜來確定）
接觸電阻：≤10mΩ
絕緣電阻：在常態條件和潮濕條件下應≥10MΩ
耐電壓：AC800V50Hz1分鐘無擊穿或閃路現象
接觸件：銅合金鍍錫/鍍金
防護等級：IP66
機械壽命：200次
最大外徑：插頭10mm插座12mm
配合總長：78mm
使用導線規格：1.2mm2～2.0mm2
應用范圍：應用于電子電器設備的電源連接及信號傳輸（常用于電池與控制器之間的連接）

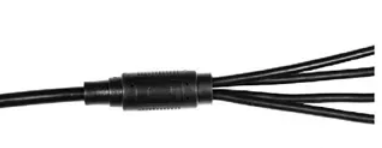

圓柱分流器(1分2/1分3/1分4/1分5)
溫度范圍：-40℃～+85℃
額定電壓：200VAC
額定電流：3A
接觸電阻：≤10mΩ
絕緣電阻：在常態條件和潮濕條件下應≥10MΩ
耐電壓：AC200V50Hz1分鐘無擊穿或閃路現象
接觸件：銅合金鍍錫/鍍金
防護等級：IP66
機械壽命：200次
使用導線規格：0.2mm2
應用范圍：應用于電子電器設備的電源連接及信號傳輸
