隨著中國汽車工業的飛速發展，客戶對汽車性能的要求也越來越高，不再是滿足于以前的低端娶求。這促使各大汽車廠商對汽車零部件性能的要求不斷提高，特別是在接插件的氣密性上有了更高的要求。所以在當前的接插件市場上，具有密封功能的防水接插件所占比重不斷增加。但是在實際的生產和運用中，很多需要具備防水密封性能的接插件并沒有達到防水密封的性能要求，或者要經過反復地對產品進行修改才能實現防水密封功能，這樣不但造成浪費，增加成本，同時也增加了產品的安全隱患。若在整車線束中，由于接插件不防水、不密封，造成線路出現短路的現象，則會造成難以估計的嚴重后果。

防水接插件的工作環境及防水密封原理

1防水接插件的工作環境與工作原理接插件的作用是通過一個插頭護套和一個插座護套之間的相互配合、對接，達到接通、導電的功能。在設計接插件的插頭護套和插座護套時，考慮到汽車的工作環境，不但要滿足相應端子順利對接，而且插頭與插座護套之間也應該有復雜的尺寸配合，這樣才能使護套具有很強的防振功能，從而滿足汽車的工作環境要求。為此，護套的外圍配合中的疊加誤差尺寸很大，如果單純依靠護套之間的配合來實現防水密封功能幾乎是不可能的。

2防水接插件的防水密封原理

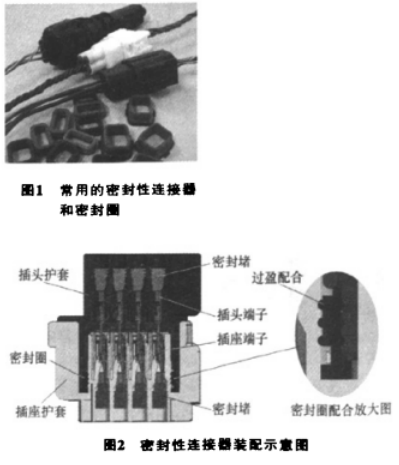

護套與端子之間通常是選擇密封堵來填塞護套與端子之間的尾部空隙，從而實現防水密封的功能。而在護套之間則是用密封圈，通過控制密封圈與護套之間尺寸的過盈量來達到防水密封的目的。常用的密封性接插件和密封圈如圖1所示，密封性接插件裝配示意圖如圖2所示。
